Lapisan sputtering magnetron

Bentuk lain dari teknologi pelapisan PVD.

Lapisan plasma

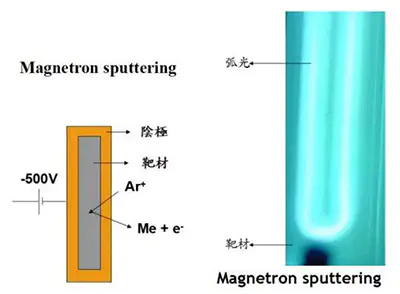

Magnetron Sputtering adalah proses pelapisan plasma di mana bahan sputtering dikeluarkan karena pemboman ion ke permukaan target. Ruang vakum mesin pelapis PVD diisi dengan gas inert, seperti argon. Dengan menerapkan tegangan tinggi, debit cahaya dibuat, menghasilkan percepatan ion ke permukaan target dan lapisan plasma. Ion argon akan mengeluarkan bahan sputtering dari permukaan target (sputtering), menghasilkan lapisan pelapis sputtered pada produk di depan target.

Sputtering reaktif

Seringkali gas tambahan seperti nitrogen atau asetilena digunakan, yang akan bereaksi dengan bahan yang dikeluarkan (sputtering reaktif). Berbagai macam pelapis sputtered dapat dicapai dengan teknik pelapisan PVD ini. Teknologi sputtering magnetron sangat menguntungkan untuk pelapis dekoratif (mis. Ti, Cr, Zr dan karbon nitrida), karena sifatnya yang halus. Keuntungan yang sama membuat sputtering magnetron banyak digunakan untuk lapisan tribologis di pasar otomotif (mis. CRN, CR2N dan berbagai kombinasi dengan pelapisan DLC - berlian seperti pelapis karbon).

Medan magnet

Magnetron Sputtering agak berbeda dari teknologi sputtering umum. Perbedaannya adalah bahwa teknologi sputtering magnetron menggunakan medan magnet untuk menjaga plasma di depan target, mengintensifkan pemboman ion. Plasma yang sangat padat adalah hasil dari teknologi pelapisan PVD ini.

Karakter teknologi sputtering magnetron:

• Target yang didinginkan dengan air, sehingga sedikit panas radiasi dihasilkan
• Hampir semua bahan target logam dapat tergagap tanpa dekomposisi
• Bahan non-konduktif dapat tergagap dengan menggunakan frekuensi radio (RF)

atau kekuatan frekuensi menengah (MF)

• Pelapisan oksida dapat tergagap (sputtering reaktif)
• Keseragaman lapisan yang sangat baik
• Pelapis sputtered yang sangat halus (tidak ada tetesan)
• Katoda (panjang hingga 2 meter) dapat ditempatkan pada posisi apa pun, oleh karena itu fleksibilitas tinggi desain peralatan sputtering

Kerugian teknologi sputtering magnetron.
