Lapisan ion busur

PVD-- Deposisi Uap Fisik
Salah satu bentuk deposisi uap fisik (pelapisan PVD) adalah lapisan ion busur. Sejarah pelapisan PVD mulai menggunakan teknologi ARC, yang berasal dari pengelasan busur.

Target

Logam yang akan diuapkan ditempatkan sebagai blok padat (target) terhadap bagian dalam ruang vakum. Debit cahaya dinyalakan dan berjalan pada target, meninggalkan jejak kaki. Bintik -bintik kecil dari beberapa bahan target berdiameter μm diuapkan. Pergerakan busur dapat dipandu oleh magnet.

Lapisan plasma

Bahan terionisasi yang diuapkan digunakan sebagai lapisan plasma pada produk yang berputar di dalam ruang vakum. Lapisan ARC digunakan sebagai pelapis alat dan pelapisan komponen.

Contoh pelapis

Contoh lapisan busur adalah timah, aitin, aicrn, tisin, ticn, crcn dan crn coating

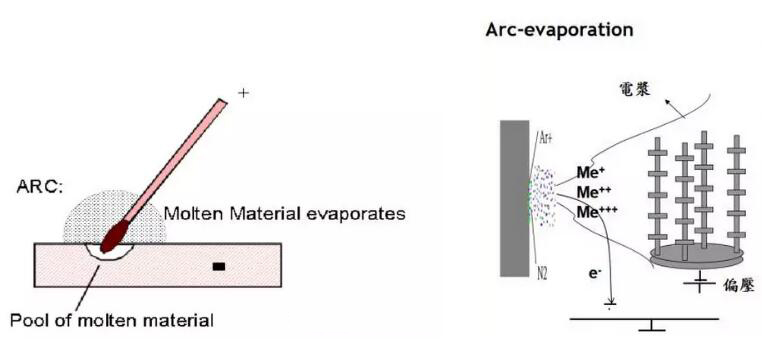

Tampilan skematis dari proses busur PVD.

Karakterisasi teknologi pelapis busur:

Laju deposisi yang tinggi (1 ~ 3 μm/jam) ionisasi tinggi, menghasilkan adhesi yang baik dan pelapis padat karena target didinginkan, sedikit panas pada substrat dihasilkan, bahkan pelapisan pada suhu di bawah 100 ℃ dimungkinkan beberapa komposisi logam dapat diuapkan, meninggalkan target padat yang tersisa yang tidak diganti dalam komposisi. Katoda dapat ditempatkan di posisi apa pun (horizontal, vertikal, terbalik), yang memungkinkan desain mesin yang fleksibel.

Kerugian utama dari teknologi pelapis busur:

Jenis Bahan Target Terbatas - Hanya Logam (Tidak Ada Oksida) - yang tidak memiliki suhu penguapan yang terlalu rendah karena kepadatan arus tinggi sejumlah bahan target dikeluarkan sebagai tetesan cairan kecil.
